基尔霍夫定律是电路分析中最基础且不可或缺的定律，包括被称为“基尔霍夫电流定律（KCL）”的第一定律和被称为“基尔霍夫电压定律（KVL）”的第二定律。基尔霍夫电流定律的内容是，在电路中的任意一个节点，流入该节点的电流之和恒等于流出该节点的电流之和。而基尔霍夫电压定律的内容是沿闭合电路绕行一周的电压之和为零。通过应用这些定律，可以了解并有效分析复杂电路中的电流和电压分布。

　　在本文中，将从基尔霍夫定律的理论背景到其在实际电路问题中的应用、以及与欧姆定律的关系，全面介绍基尔霍夫定律。掌握基尔霍夫定律，是学习电路知识过程中不可或缺的一环，希望大家充分掌握其强大的分析能力。

　　基尔霍夫电流定律（第一定律）的内容是流入某一节点的电流之和等于从该节点流出的电流之和。用数学公式表示如下：

　　基尔霍夫电压定律（第二定律）的内容是沿闭合电路绕行一周的电压之和为零。该定律遵循能量守恒定律，用公式表述如下：

　　闭合电路和开路电路的概念在电路分析中非常重要。尤其是在应用基尔霍夫定律时，判别电路是否闭合非常重要。

　　闭合电路是电流具有通过一系列的导体后返回电源的完整路径的电路，即电流从电源开始，流经一系列的电气元器件（电阻器、电容器、电感器等）后返回电源的路径。基尔霍夫定律适用于这种闭合电路。在闭合电路中，电流连续流动，电压降分散在电路中的各个元素上。

　　闭合电路的概念是电路设计和分析的核心。要想正确了解并预测电源、电阻器和其他电气元器件的动作行为，就需要掌握这些元素形成的闭合电路内的电流和电压之间的关系。另外，闭合电路在评估电路性能和诊断问题方面也发挥着重要作用。

　　开路电路是指由于导体中间断开而没有完整的电流流动路径的电路。这种断开是由开关关闭、电路因物理因素断开或因某种原因造成的断裂而形成的。

　　尽管基尔霍夫定律不能直接应用于开路电路，但在分析包含开路电路的系统时发挥着重要作用。当电路无法正常工作或在设计阶段故意利用开路时，基尔霍夫定律是不可或缺的。在故障分析和故障排除中，开路很可能是造成问题的原因，在诊断中的作用很重要。另外，开路概念也适用于开关控制电路和电路暂时中断的设计。

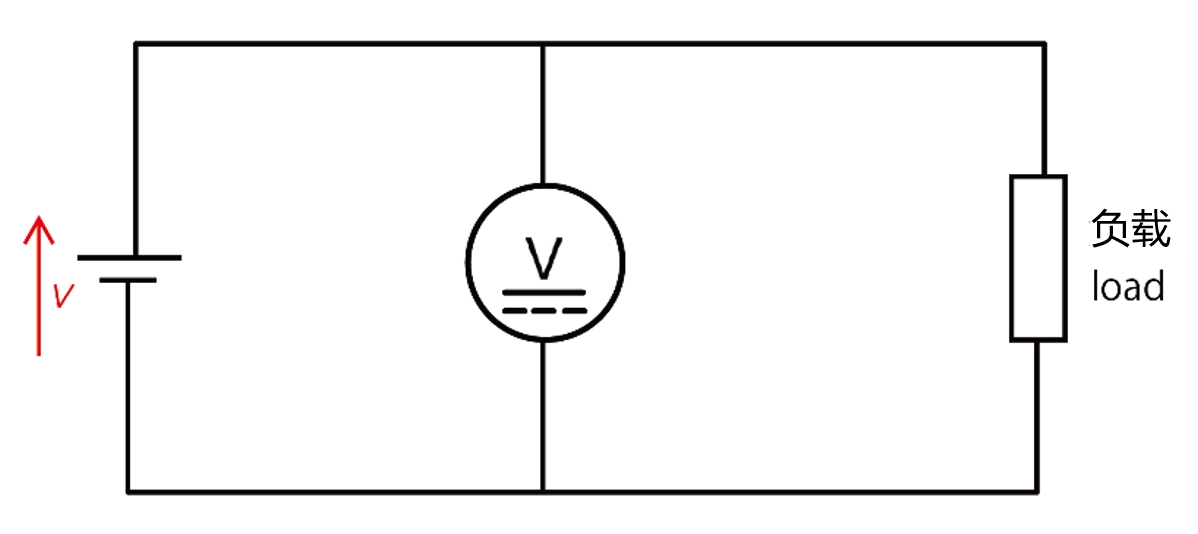

　　电压测量是测量电路中两点之间的电位差。这种测量通常使用电压表（伏特计）进行。测量时，应将电压表并联在要测量的两点之间。

　　基尔霍夫电压定律（KVL）的内容是沿闭合电路绕行一周的电压之和为零。利用该定律，可测量和计算电路中任何环路的电压。

　　电流测量是测量流经电路特定部分的电流强度的过程。这种测量通常使用安培表进行，需要将安培表串联到要测量的点。

　　基尔霍夫电流定律（KCL）的内容是流入某节点的电流之和等于流出该节点的电流之和。

　　利用该定律，能够分析电路中任意点的电流分布，并解释电流测量的结果。利用KCL，可以了解电流分布并评估电路功能。

　　下面我们通过基尔霍夫定律在解决实际电路问题过程中的应用示例，来了解该理论的具体应用。

　　例如，假设在一个简单的串联电路中连接了不同阻值的电阻器。要获取该电路中施加于每个电阻器的电压，需要按照下列步骤操作：

　　欧姆定律阐明了导体中电压（\(\small{V}\)）与电流（\(\small{I}\)）之间的关系。该定律用下面的公式表示：

　　将基尔霍夫定律和欧姆定律结合起来，可以分析电路中电压和电流之间更复杂的关系。尤其是基尔霍夫电压定律（KVL）和电流定律（KCL）与欧姆定律相结合，有助于求出电路中的未知电压和电流。

　　在直流电路中，电流沿恒定方向流动，电压也恒定。欧姆定律和基尔霍夫定律直接适用于直流电路的分析，用来计算电路中施加于各元器件的电压和流过的电流。

　　在交流电路中，电压和电流会随时间而变化。因此，在应用欧姆定律和基尔霍夫定律时，需要考虑交流电的特性。特别是相位差和交流电的频率发挥着重要的作用。

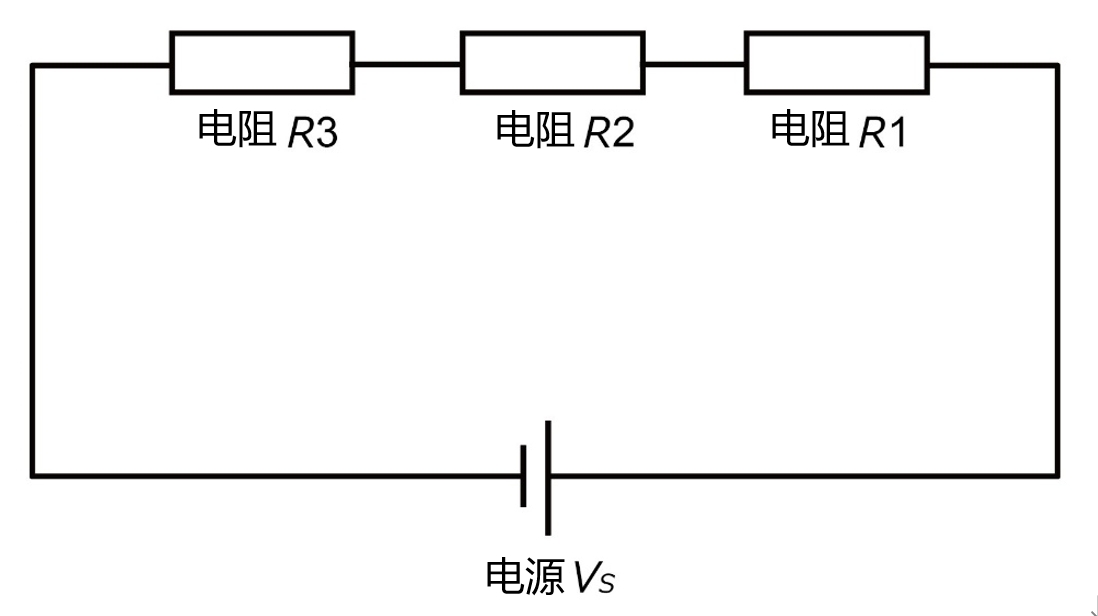

　　例如，假设在一个有3个电阻器的简单电路中，电阻器R1、R2、R3串联连接，电源Vs连接到该电路。目的是求出施加于各电阻器的电压。

　　电位差是两点之间电势（电能状态）之差，表示电荷从一点移动到另一点所做的功，以伏特（\(\small{V}\)）为单位进行测量。电位差\(\small{V}\) 用公式表达如下。单位为伏特（\(\small{V}\)）表示，可以用下面的公式表示：

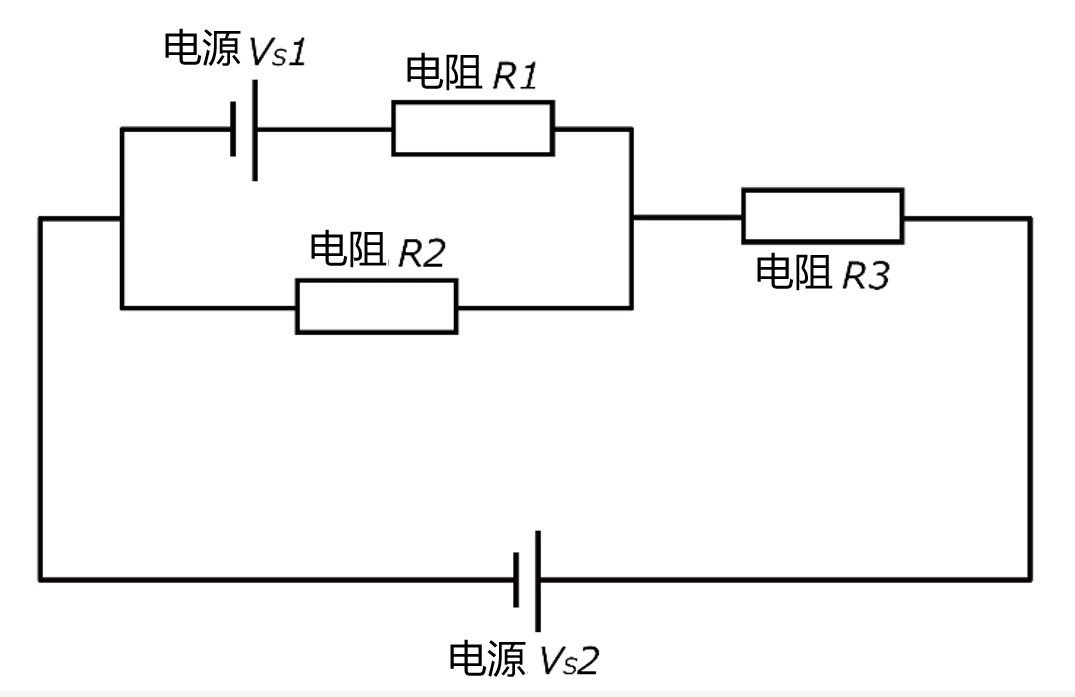

　　电位差的概念对于运用基尔霍夫定律来了解电路中的电压分布至关重要。例如，在包含多个电源和电阻器的电路中，可利用基尔霍夫定律来确定各部分的电位差。利用该定律，可以准确掌握电的源电位差在电路内的分配情况。

　　电动势（EMF：Electromotive Force）是电源（比如电池和发电机）向电路提供的能量所产生的电位差。电动势代表电源向电路提供能量的能力，以伏特（\(\small{V}\)）为单位进行测量。当电荷因电源形成的电场而移动时，就会产生电动势。

　　电动势与基尔霍夫定律相结合，有助于了解电源提供的能量和电路中各种元素（电阻器、电容器等）的能耗如何相互作用。电路各部分的电压降（负载的能耗）与电源提供的电动势相平衡。这种理解对于电路的设计、分析和故障排除来说非常重要。
